音响师知识课堂---连载9

电子分频器与功率分频器

 　　电子分频器与功率分频器通称为分频器，是在大功率高质量扩声系统中使用的一种专用设备。从工作原理来分析，是对声频信号按照设定的频段进行分频处理，使各个频段减少干扰、降低失真，使高、中、低扬声器所发声音的层次更好，声音更清晰、更细腻。在20Hz—20kHz这么宽的人的听觉频带范围内，如果只使用一个扬声器而希望重放出高质的声音是十分困难的，也是不可能的，所以就出现了不同频段的扬声器，如高频、中频、低频及超低频扬声器等，力求在某一频段中使用一种扬声器来进行工作，然后分别用几个不同的扬声器组合起来实现整个频段(20Hz～20kHz)声音重现。当然，高频扬声器、中频扬声器及低频扬声器绝不能直接并联使用，因为高、中频扬声器承受功率较小，而低频扬声器承受功率很大，如果并联使用，就必然要烧坏高、中频单元。

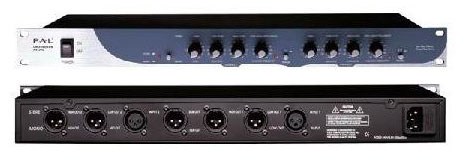

PX-300分频器


　　分频器根据处理信号电流的大小、电压的高低以及分频电路在系统中所处的位置不同而分成两类：一类为电子分频器（有源网络），由电感、电容及放大电路组成，在功率放大器之前与均衡器的输出端连接；另一类为功率分频器，又称为分频器（无源网路），由电阻、电感和电容组成，在功率放大器的输出端与各频段的扬声器相连接。由于功率分频器处理的是高电压、大电流 的功率信号，因此只能用电阻、电感与电容网络来进行滤波处理，以达到分频的目的。

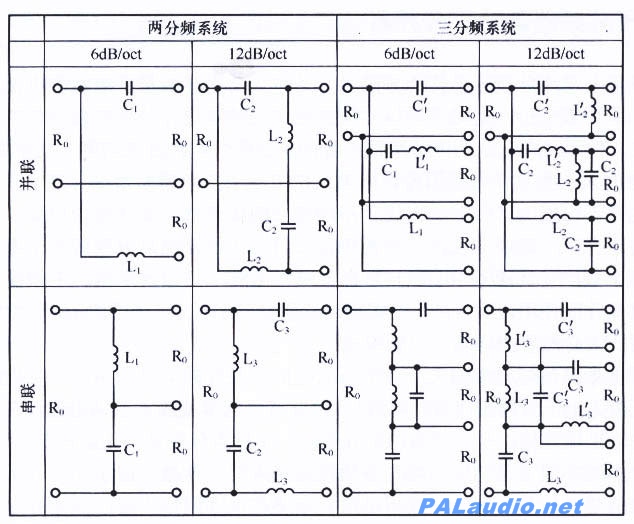

 　　电子分频器通常都用在大型演出、广场音乐会以及迪斯科舞厅，它是通过高通、带通、低通滤波器分频放大，把分开的信号电压分别输出，然后接入功率放大器来驱动各处的扬声器。假如要重放两路立体声的节目，至少需要四个功率放大器。功率分频器是由高、低通滤波器和带通滤波器组成，如两分频器实际上是高通、低通滤波器的组合，三分频器则在中间再加一带通滤波器。它们都是由电感、电容及电阻等元件组成的。电感线圈在频率低时阻抗小，故低频信号容易通过，而高频信号不易通过，电容则却相反，频率低时阻抗大，所以低频信号不易通过，而高频信号则容易通过，因此，达到滤波或分频的目的。图8-3为定阻型两分频及三分频分频网络的电路。

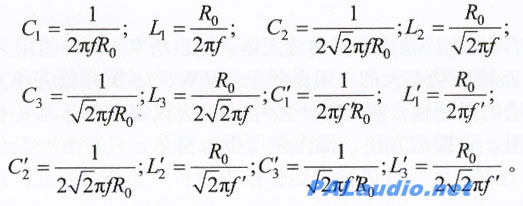

 　　在图8-3中，各元件的参数为：

 　　式中，f为低频扬声器与中频（或高频）扬声器的分频频率；f为中频扬声器与高频扬声器的分频频率；Ro为扬声器音圈阻抗。

 　　【待续】
